电缆防火涂料是根据GB 28374-2012《电缆防火涂料》国家标准研制成功的新型防火涂料，该产品由叔丙乳液水性材料添加各种防火阻燃剂、增塑剂等组成，是目前国内较**的电线电缆专用水性防火涂料。本品涂层受火时能生成均匀致密的海绵状泡沫隔热层，能有效地抑制、阻隔火焰的传播与蔓延，对电线、电缆起到保护作用。其主要优点是：环保、无污染、无毒无味、对施涂人员的健康不造成威胁。　　本品还具有涂层薄、附着力强、柔韧性好等特点，并具有良好的绝缘、防腐功能,本产品广泛用于电厂、工矿、电信和民用建筑的电线电缆的阻燃处理，也可用于木结构、金属结构建筑物及地下工程的可燃烧性基材等物体的防火保护。　　一、技术指标序号项目技术要求1在容器中的状态经搅拌后呈均匀状态2细度/µm≤903粘度/s≥704干燥时间/h表干：≤5；实干：≤245耐油性/d浸泡7d，涂层无起皱、无剥落，无起泡6耐盐水性/d浸泡7d，涂层无起皱、无剥落，无起泡7耐湿热性/d经过7d试验，涂层无开裂、无剥落，无起泡8耐冻融循环/次经15次循环，无起皱、无剥落，无起泡9抗弯性涂层无起层、无脱落、无剥落10阻燃性/m炭化度≤2.50　　二、施工方法　　1）防火涂料施工前应将电缆表面的浮尘、油污、杂物等清洗、打磨干净，待表面干燥后方可进行防火涂料的施工。　　2）本品施工采用喷涂、刷涂等方法，使用时应充分搅拌均匀，涂料稍稠时，可用适量自来水进行稀释，以方便喷涂为宜。　　3）施工过程中及涂层未干时之前，应防水、防暴晒、防污染、防移动、防弯曲，如有损坏及时修补。　　4）对于塑料、橡胶外皮的电线电缆，一般是直接涂刷5次以上，涂层厚度为0.5-1mm，大约用量1.5kg/ m2,对于包装有油纸的绝缘电缆，应先包一层玻璃丝布，再进行涂刷，如果在室外或者潮湿的环境下施工，应加配套罩面清漆。

　　DWK-Z-FDL-EIC-C-LA无机堵料　　无机堵料是一种灰色粉末状材料，将其与水混合后可用于电线电缆的孔洞封堵或用作电线隧道的阻火墙。一种新型无机堵料，由耐温无机材料和速固材料混合而成,无机堵料用一定比例的清水调和后能迅速固化，该无机堵料有无味、无毒、防火、耐油性能，适用于电缆贯穿孔间的封堵，也可作船舰电缆盒填充封堵材料，其氧指数为100，是一种不燃性材料，耐火时间达3小时以上，能有效地阻止火焰窜透延燃。无机堵料又称防火无机砖块，是由不燃性材料制成，具有快速固化的特点，俗称防火砖。无机堵料是一种不燃防水的无机堵料。它们的大优点是施工方便，防火性能好，无毒，在温下也不会释放有毒气体或其它烟气。适用于工矿企业电力、石化、冶金、化工、电信、主层建筑、造船等行业室内外的电缆沟、电缆贯穿孔洞的防火封堵，起到阻止电气火灾或其它火灾蔓延的作用。　　一、设计要点：依据GB 23864-2023《防火封堵材料》进行检测，各项性能达到或优于标准的规定。　　1）概述　　无机堵料又叫速固型防火堵料，它是以无机粘结剂为基料，并配以无机耐火材料、阻燃剂等而制成的。使用时在现场加水调制。主要应用于层建筑、电力部门、工矿企业、地铁、供电隧道工程等各类管道和电线电缆贯穿孔洞，尤其应用了较大的孔洞、楼层间孔洞的封堵。可以有效地堵塞和密封电缆与电缆之间，电缆与壁板之间各种微小空隙，使各电缆之间相互隔绝，阻止火焰和有毒气体及浓烟扩散。无机堵料属于不燃材料，在温和火焰作用下，基本不发生体积变化而形成一层坚硬致密的保护层，其热导率较低，有显著的防火隔热效果。　　2）封堵原理　　无机堵料属于不燃材料，在温和火焰作用下，基本不发生体积变化而形成一层坚硬致密的保护层，其热导率较低。另外无机堵料中的有些组份遇火时相互反应产生不燃气体的过程中为吸热反应，也可降低体系的温度，有显著的防火隔热效果。能封堵各种开口和孔洞及缝隙，阻止火焰和有毒气体及浓烟扩散，有很好的防火密封效果。　　3）配方设计　　在无机堵料的配方设计中，主要要考虑的问题，一个是胶凝材料及固化剂的选择，另一个是骨料的选择。由于无机堵料应能速固，固化后具有较的机械强度，可与金属、橡胶、塑料、木材、陶瓷等多种基材有良好的粘结性等，这就构成胶凝材料选用的基本条件。在胶凝材料的选择中，*先应考虑胶凝材料能否与骨料、阻燃剂和其他成份相互配合，另外还要考虑经济性、火灾时基本不产生浓烟和有毒气体以及满足标准所规定的理化性能和耐火性能。另外根据实际防火封堵工程中的具体情况，既可加入固化剂也可加入缓固剂，使堵料的固化时间长短可调，以满足工程要求。骨料的选择在无机防火堵料的研究中也是很重要的，填料的选择，*先要考虑它对粘结剂稳定性的影响;其次要考虑粒度大小、形状对堵料性能的影响。依据这一原则，一般选用细度小于200目、具有增塑剂作用的。　　二、技术性能：依据GB 23864-2023《防火封堵材料》进行检测，各项性能达到或优于标准的规定。　　无机堵料检验项目序号项    目技术指标1耐火性能/h3h<3.00h   2h<2.00h   1h<1.00h2外    观粉末状固体，无结块3表观密度/kg/m3≤2.0×1034初凝时间min10≤t≤455抗压强度MPa0.8≤R≤6.56腐蚀性/d≥7天，不应出现锈蚀、腐蚀现象7耐水性/d≥3天，不溶胀、不开裂8耐油性/d≥3天，不溶胀、不开裂9耐湿热性/h≥120小时，不开裂、不粉化10耐冻融循环/次≥15次，不开裂、不粉化

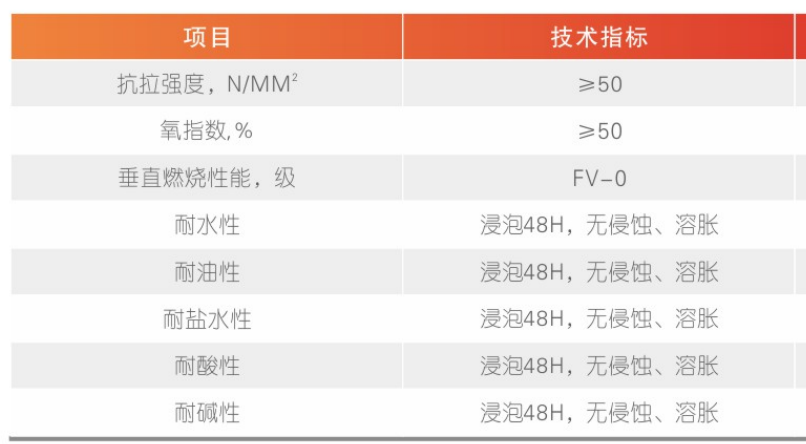

　　DTS-Z-FDL-EI3-C-LA阻火包带　　DTS-Z-FDL-EI3-C-LA阻火包带是我公司科研机构所研制开发的电缆防火新产品。本产品可缠绕于重要单根电缆外表，火焰接触时能迅速膨胀形成炭化体，防止火焰引燃电缆可燃材料。一般按1/2搭盖叠绕于电缆上，若能缠绕包覆两层，效果更佳。BD阻火包带长度一般为5米，宽度分50、60毫米两种。　　DTS-Z-FDL-EI3-C-LA阻火包带主要性能 依据GB 23864-2023《防火封堵材料》　　施工方法　　① 阻火包带在电缆或通讯光缆上绕包施工时，表面塑料复膜按1/2或1/3搭接方式叠绕。实施过程中适当稍稍用力绕包电缆、通讯光缆即可。　　在末端封头处，用力拉伸包带自身叠统3至5圈，剪断或扯断后，包带即可自行粘接一起(气温在20°C以上时)。如果温度达不到可用透明胶带封头。　　对粗直径电缆应选用宽型阻火包带为宜，细直径电缆则用窄型较好。阻火包带在10°C以上就可以正常施工，施工时及施工后48小时内不要泡在水中。

　　DCK-Z-FDL-EIC3-C-LA02柔性有机堵料　　柔性有机堵料又称防火胶泥/防火堵泥/有机防火堵料/防火密封胶泥/可塑性防火堵料是我公司根据GB23864-2023标准研制成功的新型产品，具有耐火、发烟量低等特点。该产品还具有良好的可塑性，耐酸、耐碱、耐腐蚀性，施工、维修比较方便，并能与其他封堵材料（如阻火包等）合并应用。有机防火堵料适用于工矿企业、层建筑、造船、冶金、发电、电缆电线等贯穿物穿墙时的孔洞封堵，以防止发生火灾时火焰由孔洞向邻室蔓延。　　1）概述　　柔性有机堵料又叫可塑性防火堵料，它是以有机合成树脂为粘结剂，并配以防火阻燃剂、填料而制成的。此类堵料长期不固化，可塑性好，可以切割、搓揉，能够重复使用，具有很好的防火、水密、气密性能。主要应用于层建筑、工厂、船舶、电力通讯部门等电线电缆和各类管道贯穿处的孔洞缝隙的防火封堵工程，并与无机堵料、阻火包等配合使用。　　2）封堵原理　　柔性有机堵料在温和火焰作用下其体积先膨胀后硬化，形成一层坚硬致密的釉状保护层。其体积膨胀及釉状层形成的过程是吸热反应，可消耗大量的热，有利于体系温度的降低。形成的釉状层具有较好的隔热性，起到良好的阻火堵烟及隔热作用。　　3）配方设计　　在柔性有机堵料的配方设计中，从理化性能角度讲是基料的选择；从防火隔热性能角度讲，是阻燃剂的选择。由于柔性有机堵料除具有效的防火隔热性能和较好的理化性能外，还要求其具有弹柔韧性，以适应接缝的各种形变移位，同时还应具备耐候、耐水、耐油、耐湿热、耐冻融循环、对电缆无腐蚀和无硬脆性等特点，因而柔性有机堵料所用的树脂是关键组份之一，树脂选择得好与否不仅对柔性有机堵料的理化性能有决定作用，也直接影响柔性有机堵料的防火隔热效果。可用作有机堵料的树脂种类较多，常用的有环氧树脂、氯化聚乙烯树脂，氯化石蜡、有机硅树脂，氯丁橡胶等。我公司选用经改性后的氯化石蜡。阻燃剂是柔性有机堵料的另一关键组份，它对柔性有机堵料的防火隔热性能影响是*大的。选择的阻燃剂必须与柔性有机堵料中的其它组份相互配合，使柔性有机堵料具有上述优良的理化性能，而且在受火时形成致密的隔热层。阻燃剂的用量有一个佳值的问题，若阻燃剂用量太大，其隔热封堵效果好，但柔性有机堵料的理化性能受影响;若阻燃剂用量过少，其理化性能好，但柔性有机堵料的隔热封堵效果差。我公司因地制宜，选用本地生产的细度不大于45微米的铝矿粉，做为填料。　　二、技术性能：依据GB 23864-2023《防火封堵材料》进行检测，各项性能达到或优于标准的规定。序号项    目技术指标1耐火性能/h3h<3.00h   2h<2.00h   1h<1.00h2外    观胶泥状物体3表观密度/kg/m3≤2.0×1034腐蚀性/d≥7天，不应出现锈蚀、腐蚀现象5耐水性/d≥3天，不溶胀、不开裂6耐油性/d≥3天，不溶胀、不开裂7耐湿热性/h≥120小时，不开裂、不粉化8耐冻融循环/次≥15次，不开裂、不粉化9燃烧性能不低于GB/T2408-2008规定水平法的HB级
